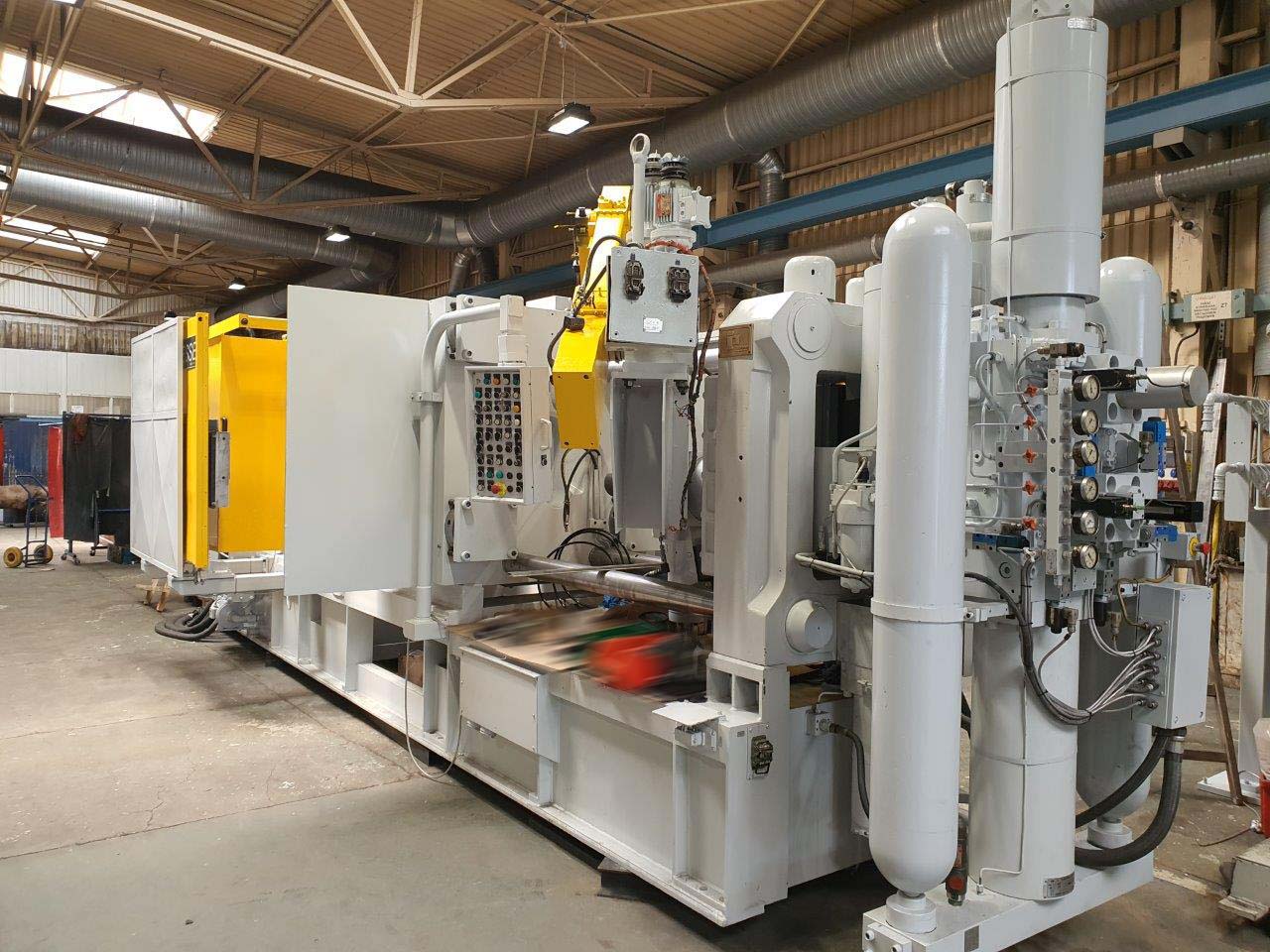

Delno obnovljen stroj za litje pod pritiskom z hladno komoro Italpresse IP 750 SC
Stroj Italpresse IP 750 SC, izdelan leta 2002, je bil podvržen obsežnemu projektu delne prenove in vzdrževanja, v okviru katerega so bili ključni deli stroja tehnično pregledani in obnovljeni. Oprema vključuje enoto za doziranje kovin Italpresse VS-2 ALL za litje aluminija pod pritiskom.
Kateri Italpresse stroj za litje pod pritiskom je bil delno obnovljen?
Dela so bila opravljena na stroju za tlačno litje s hladno komoro Italpresse IP 750 SC, izdelanem leta 2002.
Dokumentirana dela so vključevala zapiralno enoto, sistem s kolenom, prečni nosilec, hidravlični izmetnik, podnožje stroja, cilindre in tesnila, sistem vbrizgavanja, hidravliko, ožičenje, krmilni sistem, vmesnike in varnostno opremo.
Čiščenje, razstavljanje in tehnični vizualni pregled
Preden so se začela dejanska popravila, je bil stroj očisten, razstavljen in podvržen vizualnemu pregledu.
Nato so bili pregledani in izmerjeni mehanski sestavni deli, da bi ocenili stanje zadevnih delov stroja.
Priprava stroja za pregled
Odstranijo se nečistoče, da se lahko zanesljivo ocenijo mehanski deli in točke obrabe.
Omogočite dostop do sklopov
Ustrezne komponente se previdno razstavijo, da se lahko izvajajo pregledi in popravila.
Ocenite mehansko stanje
Mehanske dele pregledamo in izmerimo, da bi ugotovili stopnjo obrabe in potrebne popravljalne ukrepe.

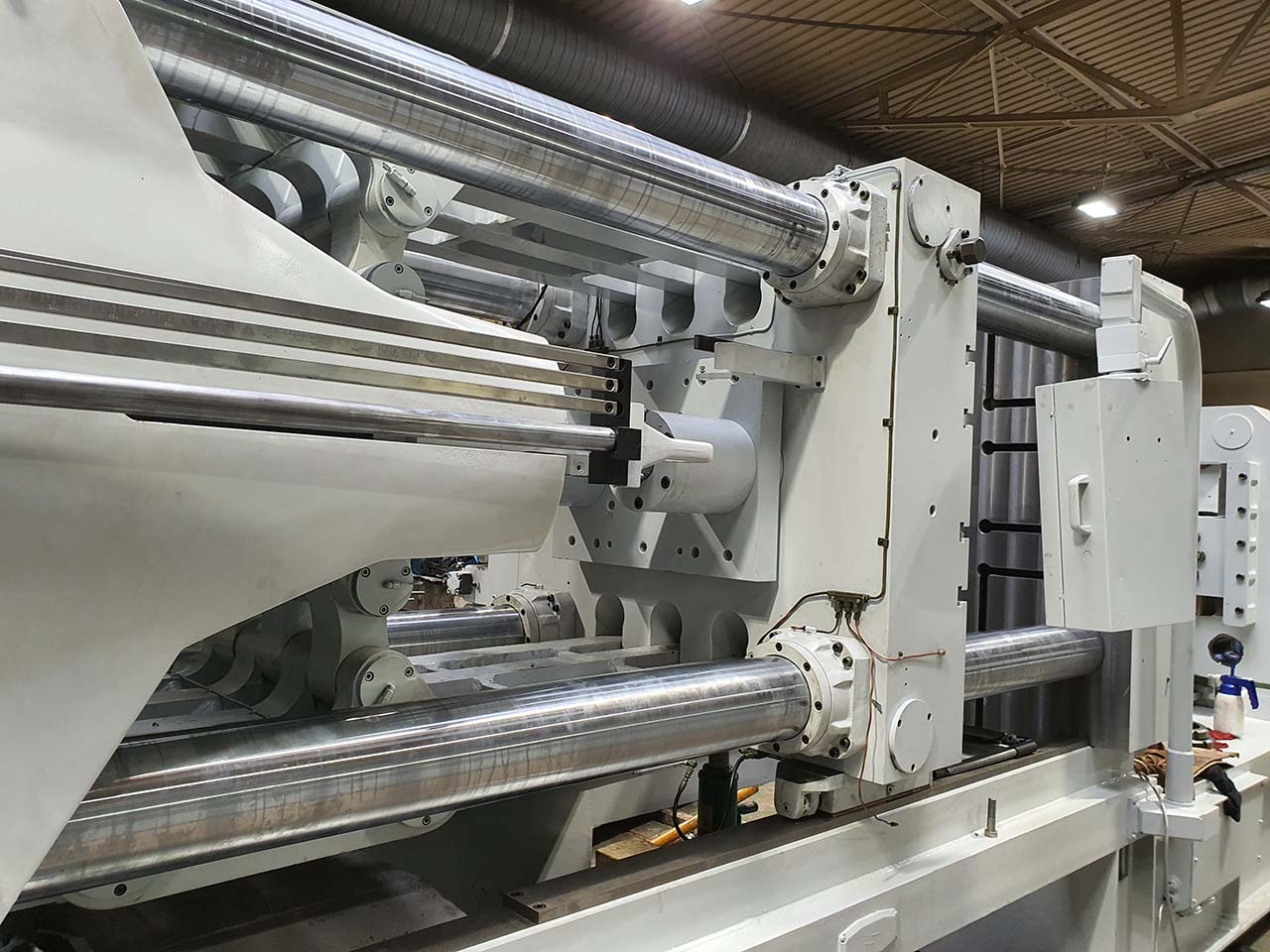

Novi vodilni stebri in prenovljene pritrdilne plošče
Eden od poudarkov delne prenove so bile mehanske vodilne površine in površine za pritrditev matrice na pritrdilni enoti.
Štiri nove vodilne kolone
- 4 nove vodilne kolone
- 4 nove matice za sprednje stebričke
- Pregled montažnih lukenj
- Popravki, kjer je to potrebno

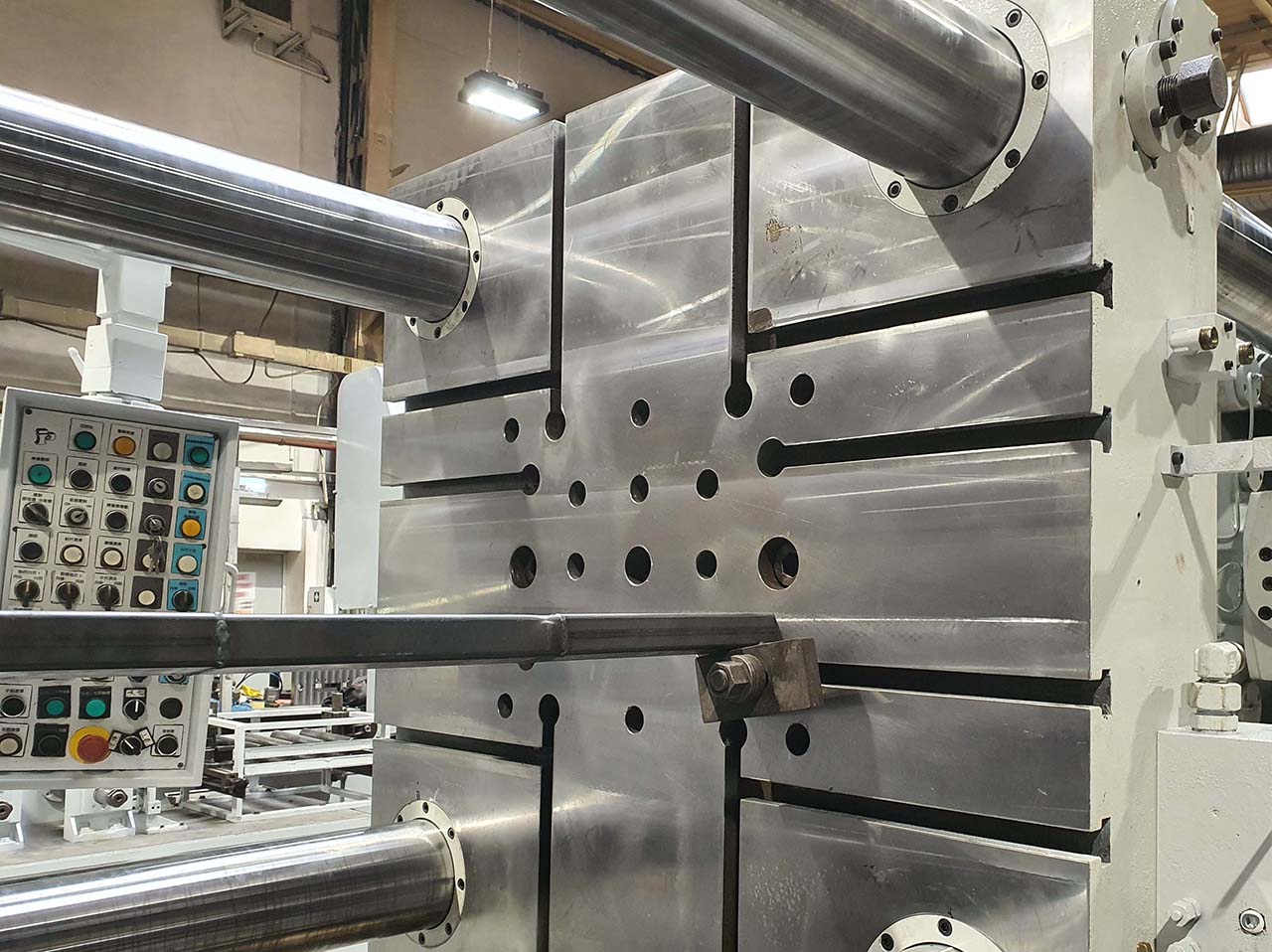

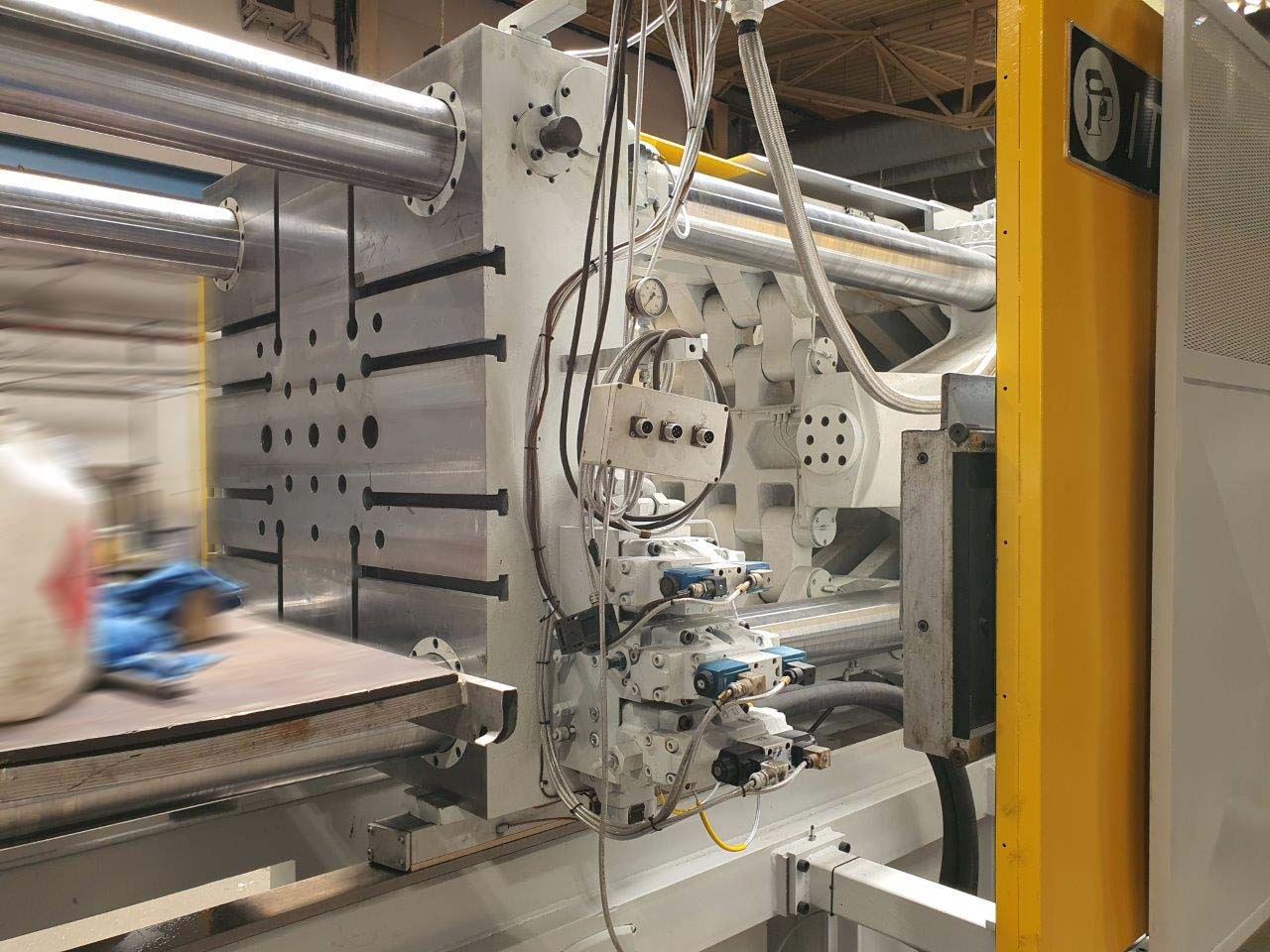

Obdelava površine za pritrditev matrice
- Površina fiksne pritrdilne plošče je brušena
- Pregled lukenj za pritrditev stebrov
- Preverjena geometrija
- Površine za vgradnjo so po potrebi popravljene
Vodila in T-utori so bili popravljeni
- Pritrdilna plošča je bila obdelana s stranskim rezkanjem
- T-utori so bili po potrebi prenovljeni
- Pregled ali zamenjava vodilnih puš
- Površine drsnih čevljev so pregledane
Sistematično pregledani sorniki, puše in vodila
Sistem vzvodov je bil temeljito pregledan. Okvarjeni vodilni sorniki in vodilne puše so bili popravljeni ali zamenjani.
- Pregledan celoten sistem vzvodov
- Okvarjene vodilne sornike smo popravili
- Okvarjene vodilne puše so bile popravljene ali zamenjane
- Pregledane so bile izvrtine križne glave
- Pregledano je bilo pritrditev pritrdilnega cilindra
- Preverjeni so vodilni elementi
- Pregledan centralni sistem mazanja
- Preverjena funkcionalnost motoriziranega mazanja
Od ocene stanja do končnega prevzema
Pregled
Očistite, razstavite in izmerite stroj ter zabeležite njegovo tehnično stanje.
Mehanska popravila
Popravite plošče, izvrtine, vodila in druge pomembne dele stroja.
Zamenjava sestavnih delov
Zamenjajte obrabljene vodilne komponente, tesnila in druge obremenjene komponente.
Sestavljanje
Strokovno sestavite popravljene sklope in jih ponovno vgradite v stroj.
Končni pregled
Opravite poskusni zagon s preizkusom delovanja, ki mu sledi končna prevzemna kontrola s strani stranke.

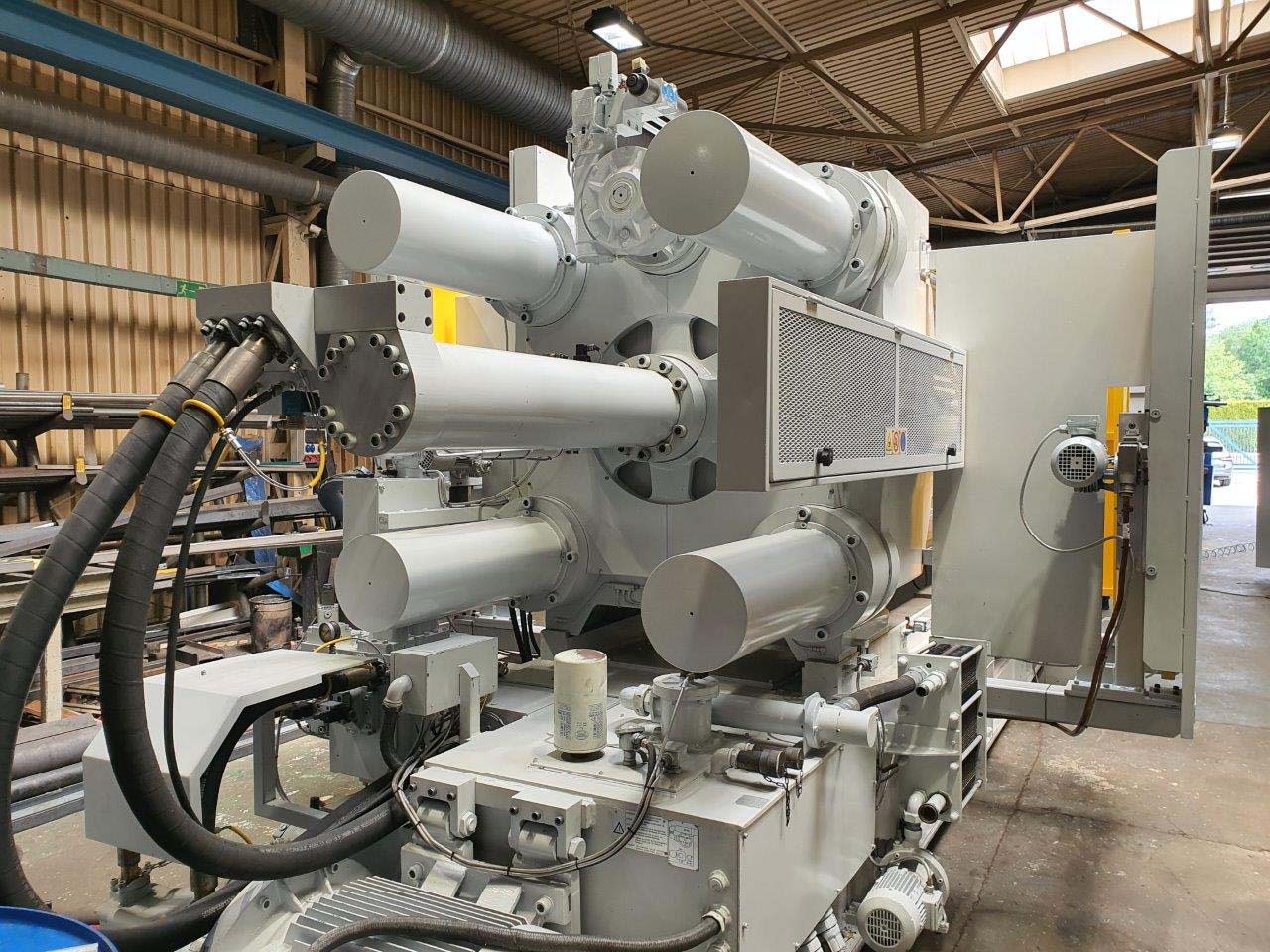

Predelan vodilni sistem, matice stebrov in pritiskalni valj
Na prečnem nosilcu so bile pregledane vodilne izvrtine, vodilni sorniki, vodilne puše in komponente centralnega nastavljanja višine kalupa; .
Pregled in popravilo izvrtin
Premeri za vodilne puše so bili pregledani in, kjer je bilo potrebno, mehansko popravljeni.
Zamenjajte sornike in puše
Okvarjene vodilne sornike in vodilne puše smo zamenjali in ponovno vgradili.
Pregled matic stebrov
Matice stebra za osrednjo nastavitev višine kalupa so bile pregledane in po potrebi zamenjane.
Pregled valja in bata
Prisodni valj in bat sta bila pregledana ter, kjer je bilo potrebno, obnovljena in opremljena z novimi tesnili.
Zamenjani so bili vodilni elementi, hidravlični sistem pa je bil ponovno zatesnjen
Zamenjajte sornike in puše
Okvarjeni vodilni sorniki in vodilne puše hidravličnega izmetnika so bili zamenjani.
Ponovno zatesnite hidravlični izmetnik
Izmetni sistem je bil opremljen z novimi tesnili, da se je obnovila njegova hidravlična funkcionalnost.
Pregled rezervoarja, vodilnih površin in hidravličnih priključkov
- Hidravlični rezervoar je bil očiščen
- Pregledane so bile pritrdilne površine vodilnih tirnic
- Površine za pritrditev so bile po potrebi popravljene
- Pregled hidravlične črpalke glede obrabe
- Preverjen pogon črpalke
- Pregledani so priključki hidravličnih cevi
- Preverjeno, ali sistem pušča
- Preverjene so bile cevi glede na morebitne razpoke
Sistemi za vpenjanje, izmetavanje in vbrizgavanje so bili tehnično prenovljeni
Več hidravličnih cilindrov in ojačevalnik so bili razstavljeni, izmerjeni in ponovno zatesnjeni.
Posamezne cilindre pregledajte
Zategovalni, izmetni in vbrizgovalni cilindri ter povečevalnik so bili razstavljeni in izmerjeni.
Zamenjajte tesnila in vodilne trakove
Tesnila in vodilni trakovi so bili zamenjani v skladu z dokumentiranim obsegom vzdrževanja.
Ponovno tesnjenje hidravličnih komponent
Cilindri in ojačevalnik so bili po pregledu strokovno ponovno zatesnjeni.

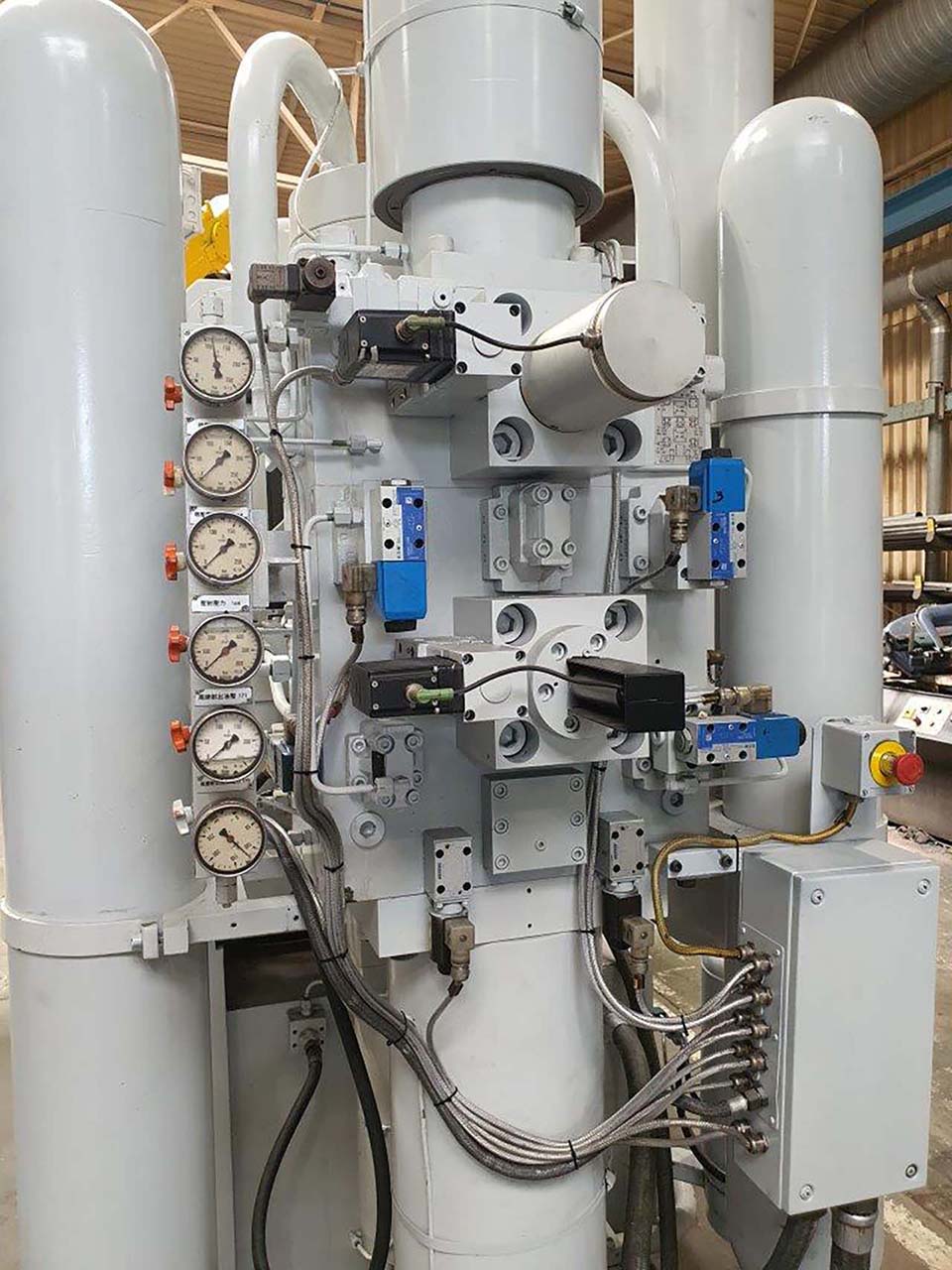

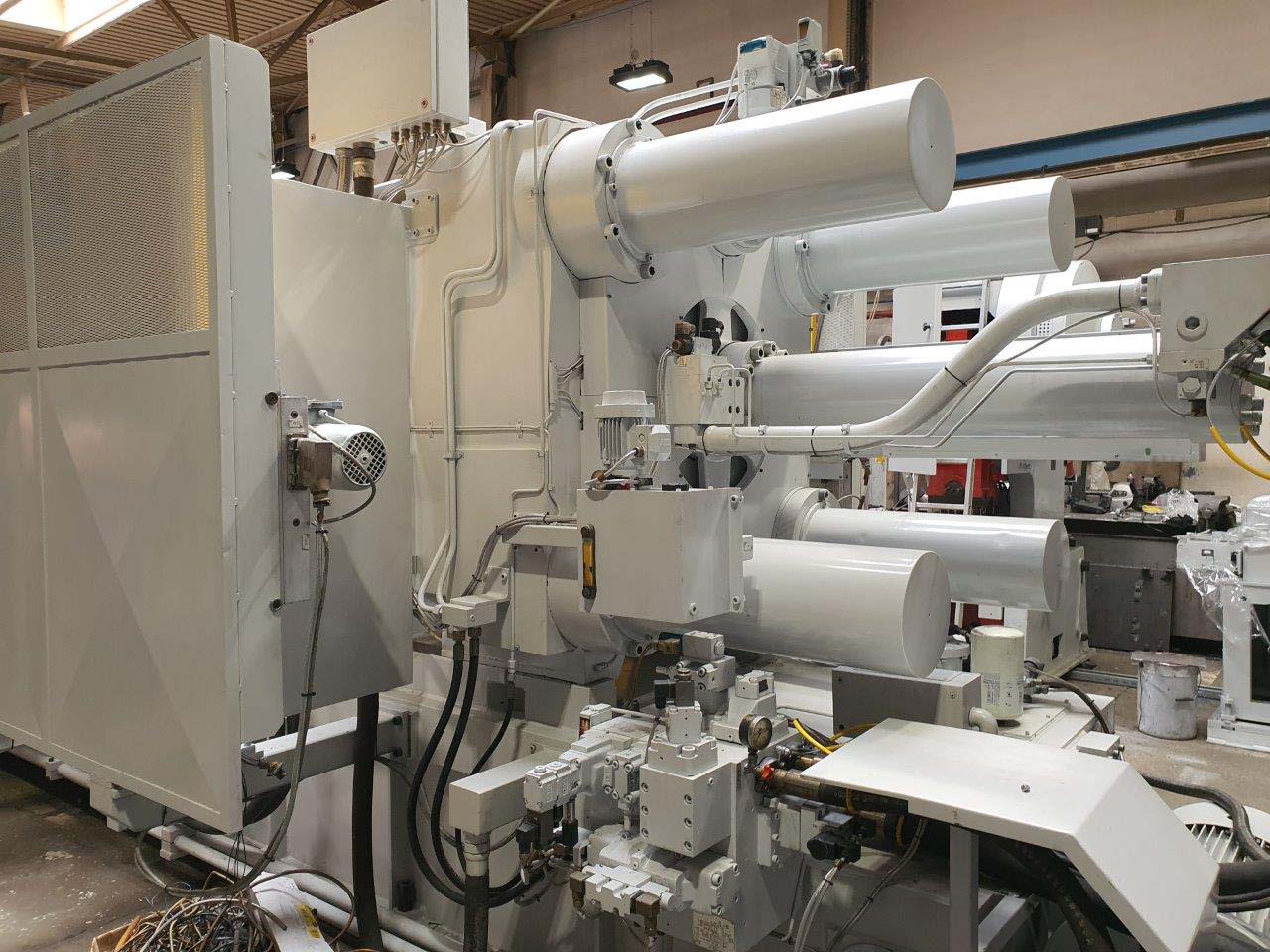

Pregledana je bila vbrizgovalna enota, ojačevalnik in akumulator tlaka
Tudi sistem vbrizga je bil del dokumentiranega obsega vzdrževanja.
Razstavljanje in pregled
Celotna vbrizgovalna enota je bila razstavljena in pregledana glede na njeno tehnično stanje.
Prenova batne palice
Ojačevalnik in batna palica sta bila brušena in trdo kromirana.
Novi sestavni deli s certifikatom o preskusu
Novi batni akumulator in tlačna posoda sta bila sprejeta s certifikatom o preskusu.
Preverjena so bila ožičenje, sistem krmiljenja stroja in vmesniki
Ožičenje

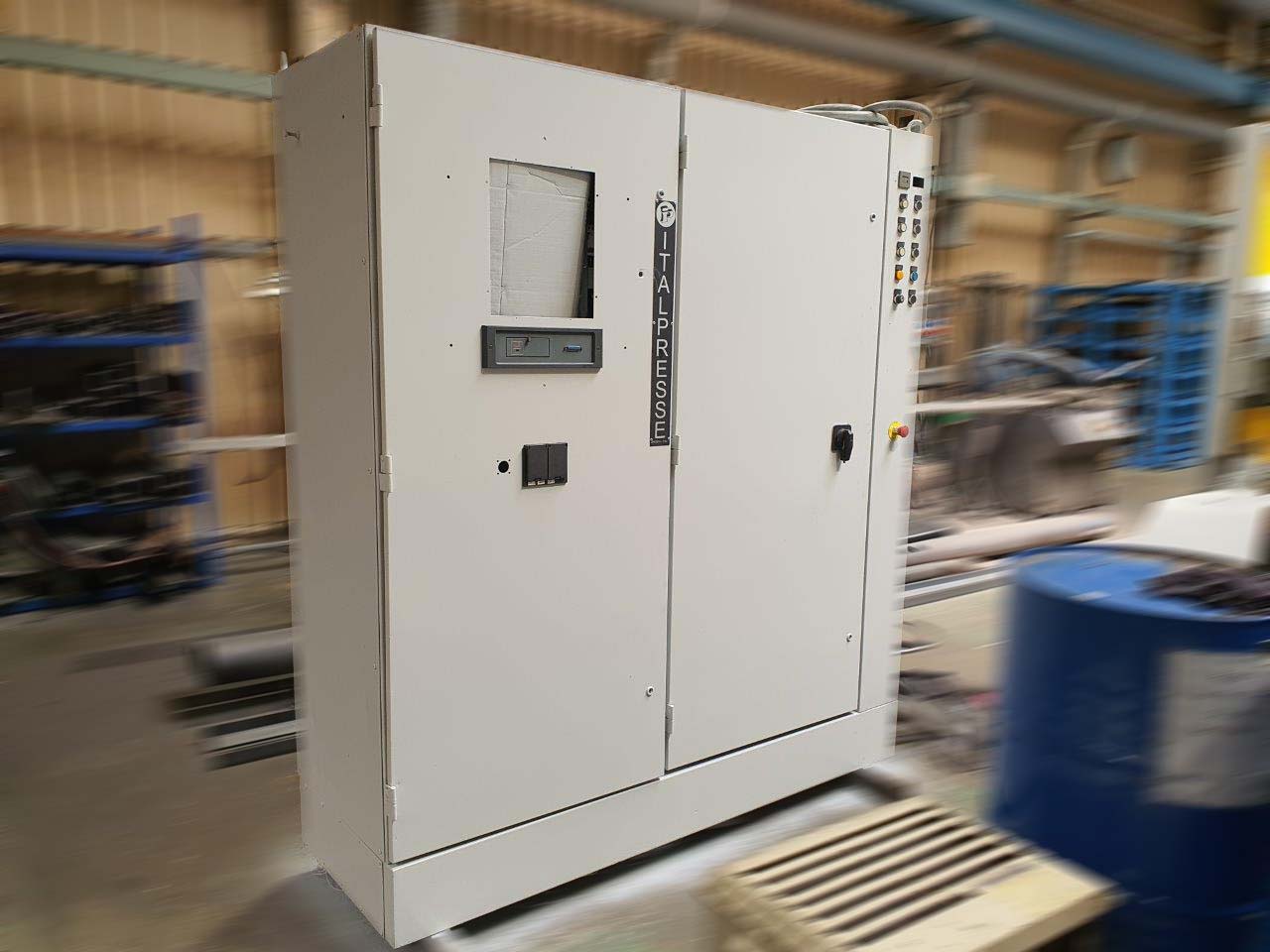

Pregledani so bili priključni kabli med strojem in krmilno omaro, po potrebi pa so bili zamenjani.

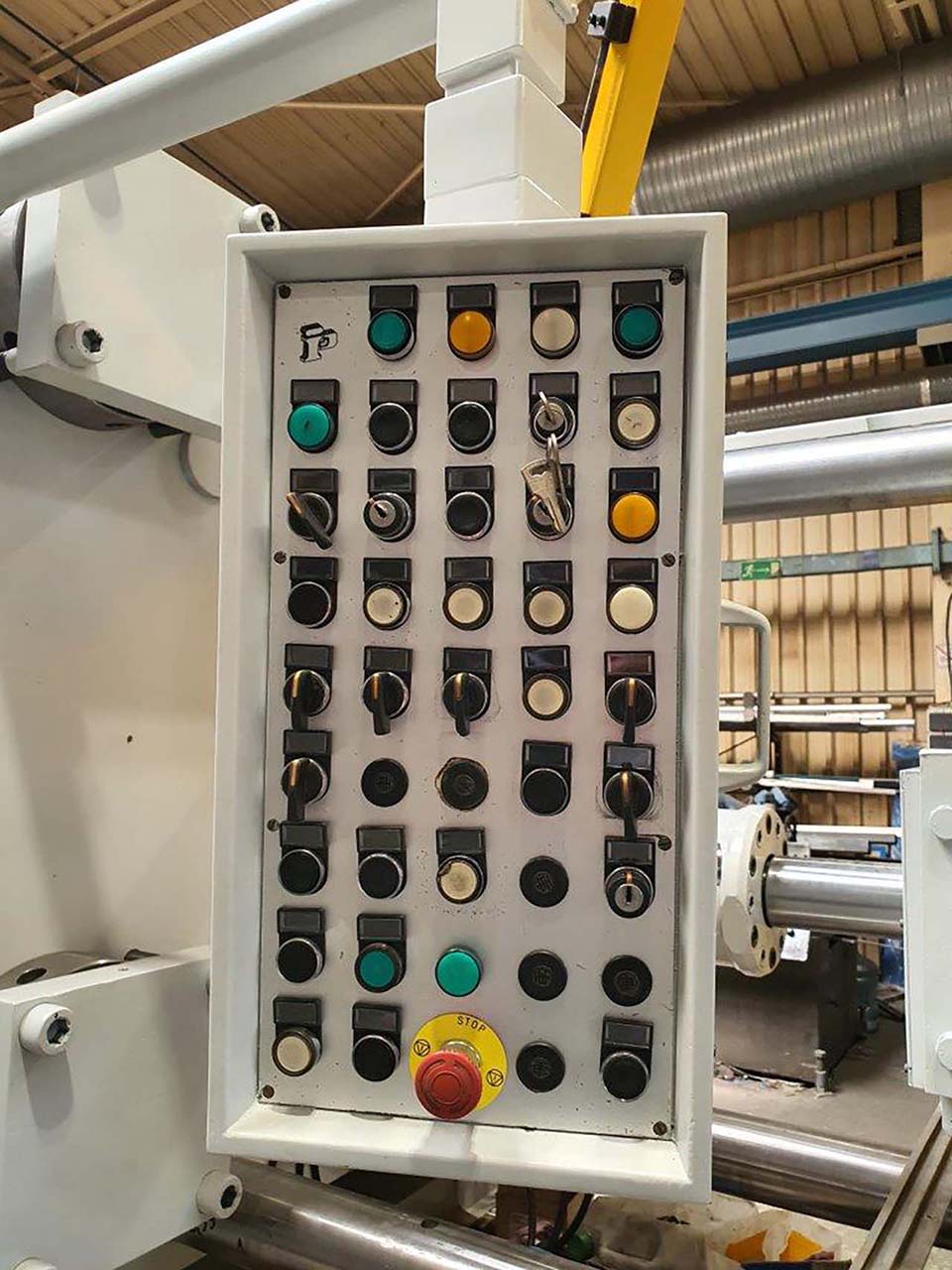

Krmilni sistem
Obstoječi krmilni sistem stroja in monitor sta bila preizkušena.
Monitor
Novi monitor GEFRAN s programsko opremo je bil del načrtovanega obsega krmilnega sistema.
Vmesniki
Pregledani so bili vmesniki do enote za doziranje kovin, dozirne peči, razpršilnega stroja in robota.
Varnost

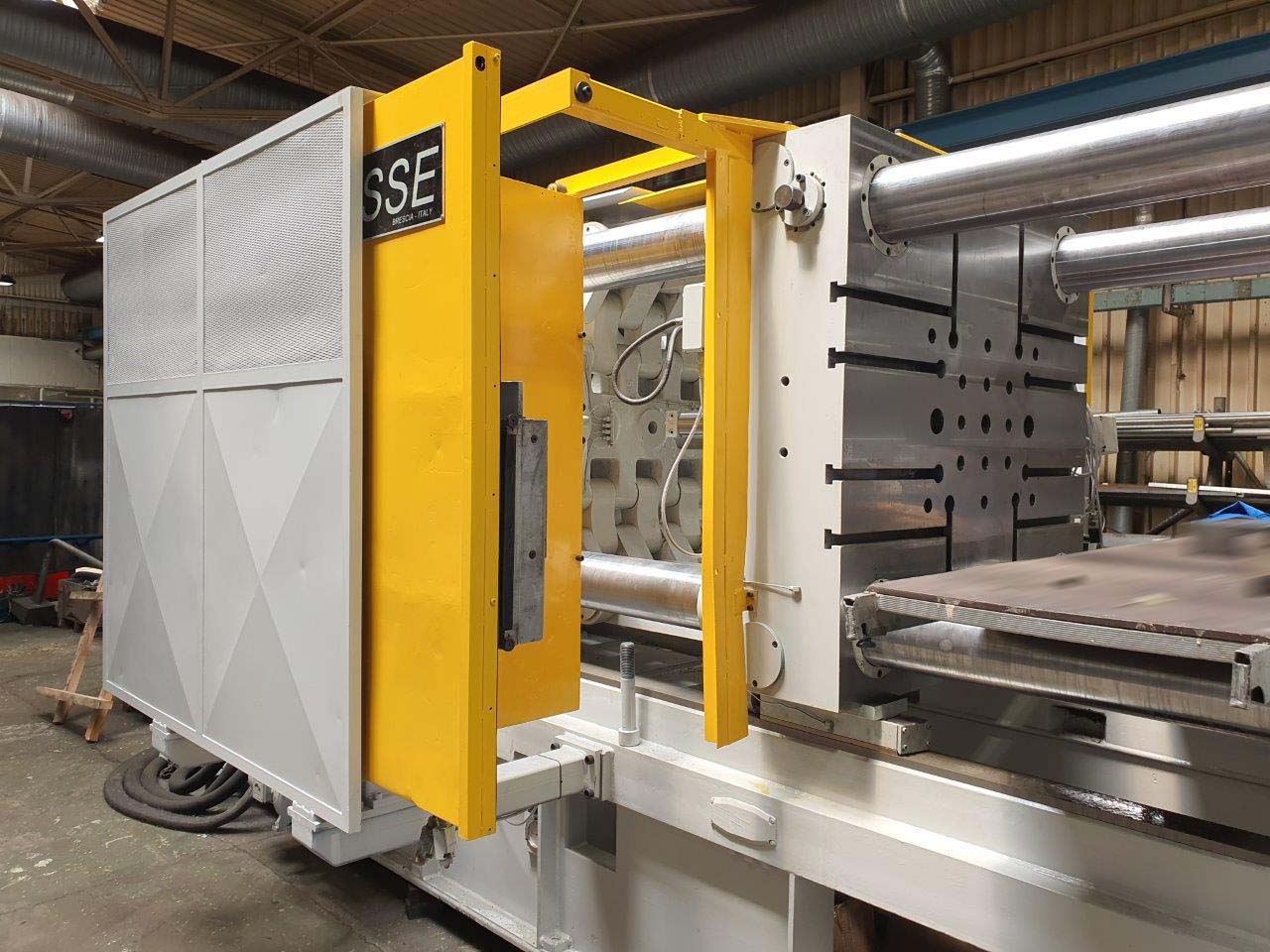

Pregledana so bila motorizirana varnostna vrata ter sprednji in zadnji zaščitni pokrovi.
Priprava perifernih naprav za avtomatizirano celico za litje pod pritiskom
Pri rabljenem stroju za litje pod pritiskom so delujoči vmesniki za periferno opremo bistveni za poznejšo integracijo v celico za litje pod pritiskom.
Enota za doziranje kovine

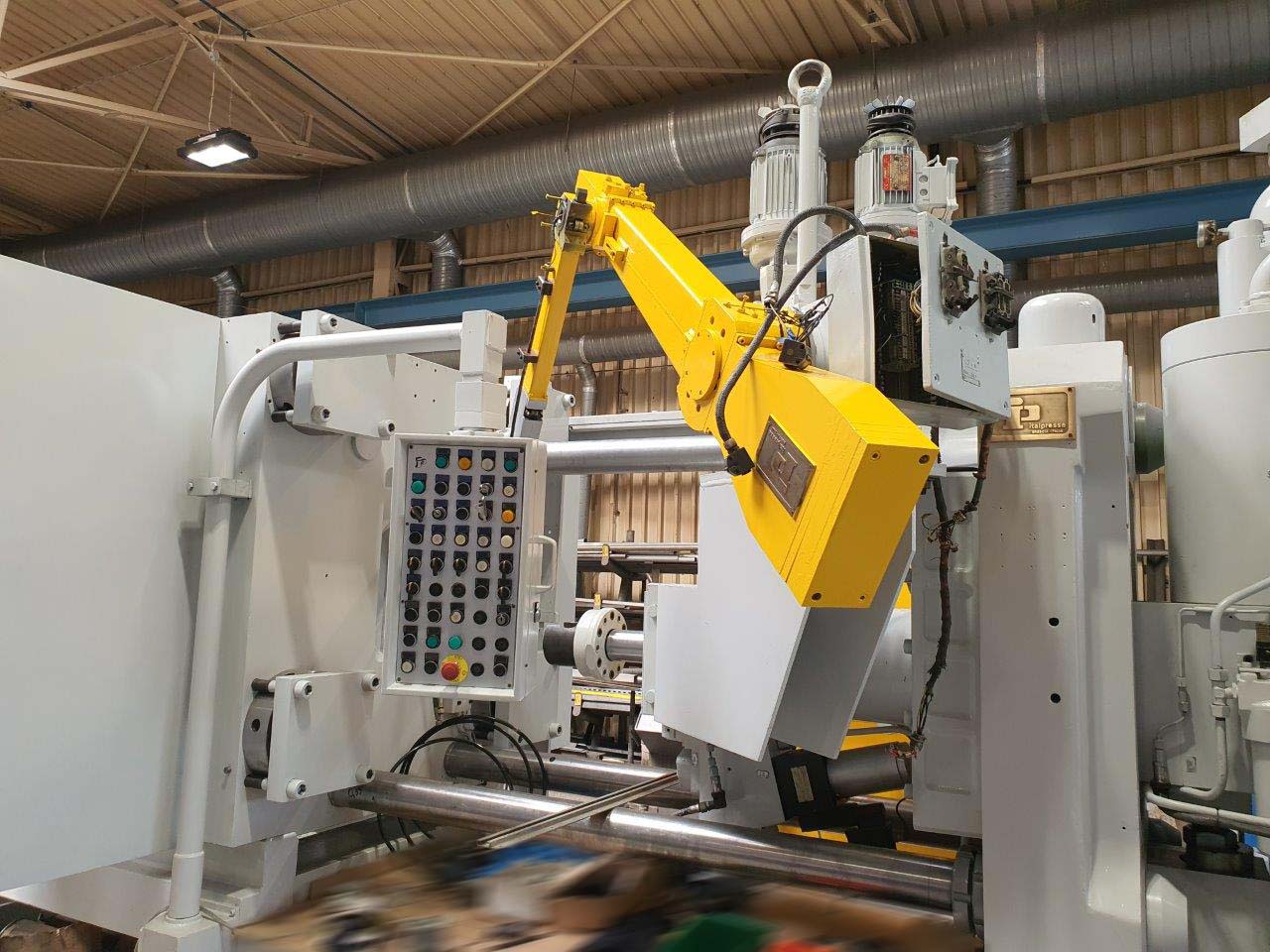

Preglejte vmesnik z enoto za doziranje kovine Italpresse VS-2 ALL.
Peč za doziranje
Preverite povezavo in izmenjavo signalov z pečjo za doziranje.
Naprava za brizganje
Preglejte vmesnik za avtomatsko brizganje kalupov.
Robot
Preverite vmesnik robota za avtomatizirane postopke izvleka .
Ponovno barvanje strojev in zaščitnih območij
RAL 7035 siva
Komponente stroja so bile pripravljene za barvanje in nato pobarvane v sivi barvi RAL 7035.
RAL 1004 rumena
Varnostna vrata in zaščitni pokrovi so bili pobarvani v barvi RAL 1004, rumena.
Preizkus delovanja pred končnim prevzemom s strani stranke
Po zaključku dokumentiranih del je bil stroj podvržen poskusnemu zagonu s funkcionalnim testiranjem. Nato je potekal končni prevzem s strani naročnika.
Preverjanje delovanja stroja
Glavni premiki in sistemi stroja se med delovanjem funkcionalno preizkušajo.
Popolna prevzemna kontrola s strani stranke
Po uspešnem funkcionalnem testiranju je potekal končni, dokumentirani prevzem s strani naročnika.
Zaščitite nezaščitene površine stroja pred korozijo
Pred odpremo so bili nezaščiteni sestavni deli obdelani s sredstvom za zaščito pred korozijo, da bi zaščitili obdelane površine med skladiščenjem in prevozom.
Zakaj je lahko delno obnovljen stroj za litje pod tlakom ekonomsko ugoden?
Če osnovni stroj, razpon zapiralne sile in koncept opreme ustreza načrtovanim proizvodnim zahtevam, lahko ciljno usmerjena delna prenova predstavlja ekonomsko ugodno alternativo nakupu povsem novega stroja.
Naložba
Obstoječa strojna tehnologija lahko ostane v uporabi in se ciljno posodobi.
Obraba
Kritične sklope je mogoče posebej pregledati, popraviti ali zamenjati.
Razpoložljivost
Odvisno od projekta je mogoče obstoječi stroj morebiti hitreje vrniti v proizvodnjo.
Trajnost
Nadaljnja uporaba industrijske strojne tehnologije podaljšuje življenjski cikel obstoječih virov.
