Dva stroja za litje pod pritiskom Bühler Evolution B 420 D Uspešno premeščena iz Nemčije v Korejo in Vietnam
Leta 2020 je podjetje FISS izvedlo demontažo, razstavljanje, pakiranje in mednarodno selitev dveh identičnih strojev za tlačno litje z hladno komoro Bühler Evolution B 420 D, vsak s stiskalno silo 4.200 t. Oba velika stroja sta bila prepeljana iz Nemčije v Korejo in Vietnam.
Kateri stroji za litje pod tlakom podjetja Bühler so bili premeščeni v tujino?
Podjetje FISS je izvedlo selitev dveh identičnih strojev za litje pod pritiskom Bühler Evolution B 420 D s hladno komoro, z zapiralno silo po 4.200 t.
Od leta 2004 so se stroji uporabljali v večizmenskem litju za proizvodnjo šestvaljnih blokov motorjev. Po prodaji so bili razstavljeni, razdeljeni na prevozljive sklope, dokumentirani, zapakirani in odpremljeni na nova proizvodna območja v Koreji in Vietnamu.
Iz nemškega avtomobilskega obrata na nove proizvodne lokacije v Aziji
Oba stroja Bühler Evolution B 420 D je pred tem uporabljal nemški proizvajalec avtomobilov in ju je nameraval leta 2020 prodati na mednarodnem trgu rabljenih strojev.
Prek mednarodne mreže podjetja FISS je bil vzpostavljen stik z azijskim proizvajalcem, ki je iskal primerne celice za litje pod tlakom za proizvodnjo aluminijastih ohišij za mobilna komunikacijska omrežja 5G na svojih lokacijah v Koreji in Vietnamu.
Dva rabljena stroja velikega obsega
Po dolgoletni uporabi v avtomobilski livarni sta bili dve identični stroji znamke Bühler namenjeni prodaji.
Uporaba mednarodne mreže
Podjetje FISS je pomagalo pri iskanju ustreznega kupca za dva stroj za litje pod pritiskom te velikosti.
Aluminijasta ohišja za tehnologijo 5G
Na novih lokacijah so bili stroji namenjeni proizvodnji aluminijastih ohišij.
Od načrtovanja do odpreme velikih strojev
Pri strojih za brizganje te velikosti je treba razstavljanje, prevoz težkih tovorov, pakiranje in mednarodno logistiko natančno uskladiti.
Načrtovanje projekta
Teža strojev, vrstni red razstavljanja, poti odstranjevanja in koncept prevoza so bili načrtovani vnaprej.
Pomožna oprema
Avtomatizacija in periferno opremo, ki nista bili del dogovorjenega obsega dobave, so najprej razmontirali.
Glavni stroji
Stroji podjetja Bühler so bili nato razstavljeni na težke, prevozljive sklope.
Dokumentacija
Komponente so bile označene in fotografirane, medtem ko so bili zapleteni delovni koraki dokumentirani z videoposnetki.
Prevoz
Sklopi so bili v Azijo prepeljani s tovornjaki, posebnim prevozom in pomorskim tovorom.
Teža stroja znaša 270 ton, kar zahteva podrobno načrtovanje za prevoz težkih tovorov
Glede na poročilo o projektu en stroj Bühler Evolution B 420 D tehta približno 270.000 kg. Posamezni sklopi so zato predstavljali znatne izzive že med same odstranjevanjem iz proizvodne hale.
Zavarujte transportno pot v kleti s 100 stropnimi oporami
Za odstranitev enega izmed posebej težkih strojev je bilo treba pripraviti konstrukcijsko rešitev. Ker se je pod transportno potjo nahajal kletni prostor, je bila pot zavarovana s skupno 100 stropnimi podporniki.
Zgodaj določite teže težkih komponent
Teže posameznih sklopov morajo biti znane pred razstavljanjem, da se lahko izberejo ustrezna dvigala in prevozna oprema.
Preverite nosilnost transportnih poti
Tla v hali, dostopne poti in kletni prostori so lahko odločilni dejavniki pri načrtovanju odstranjevanja težkih strojev.

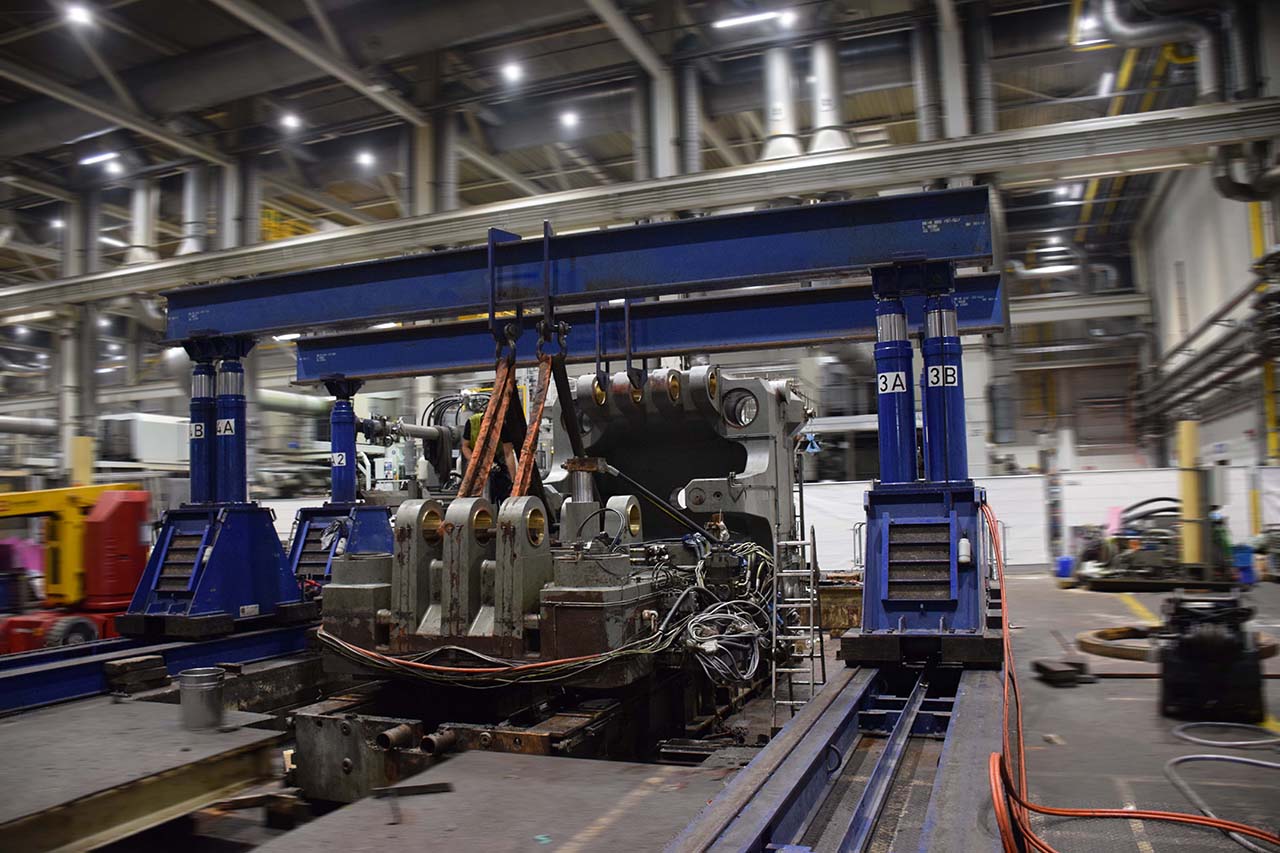

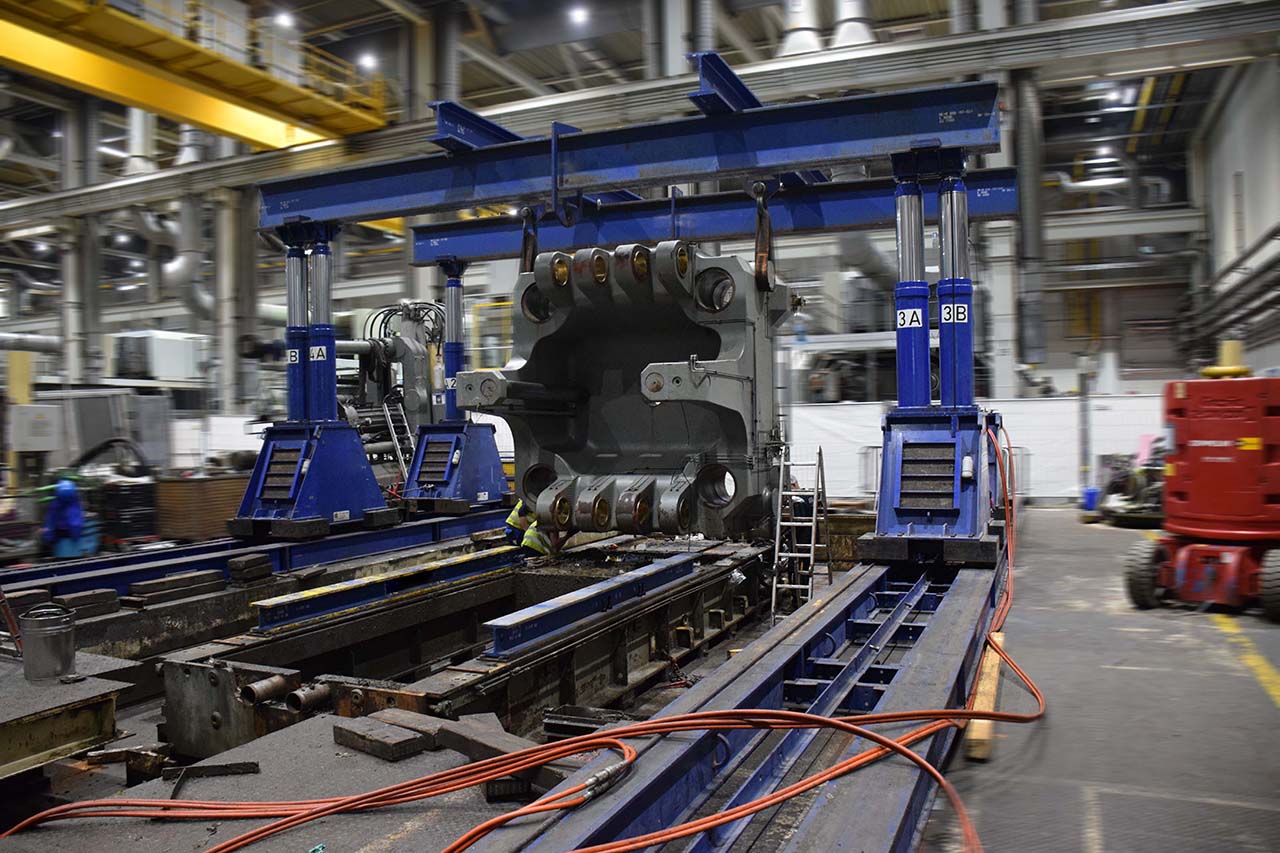

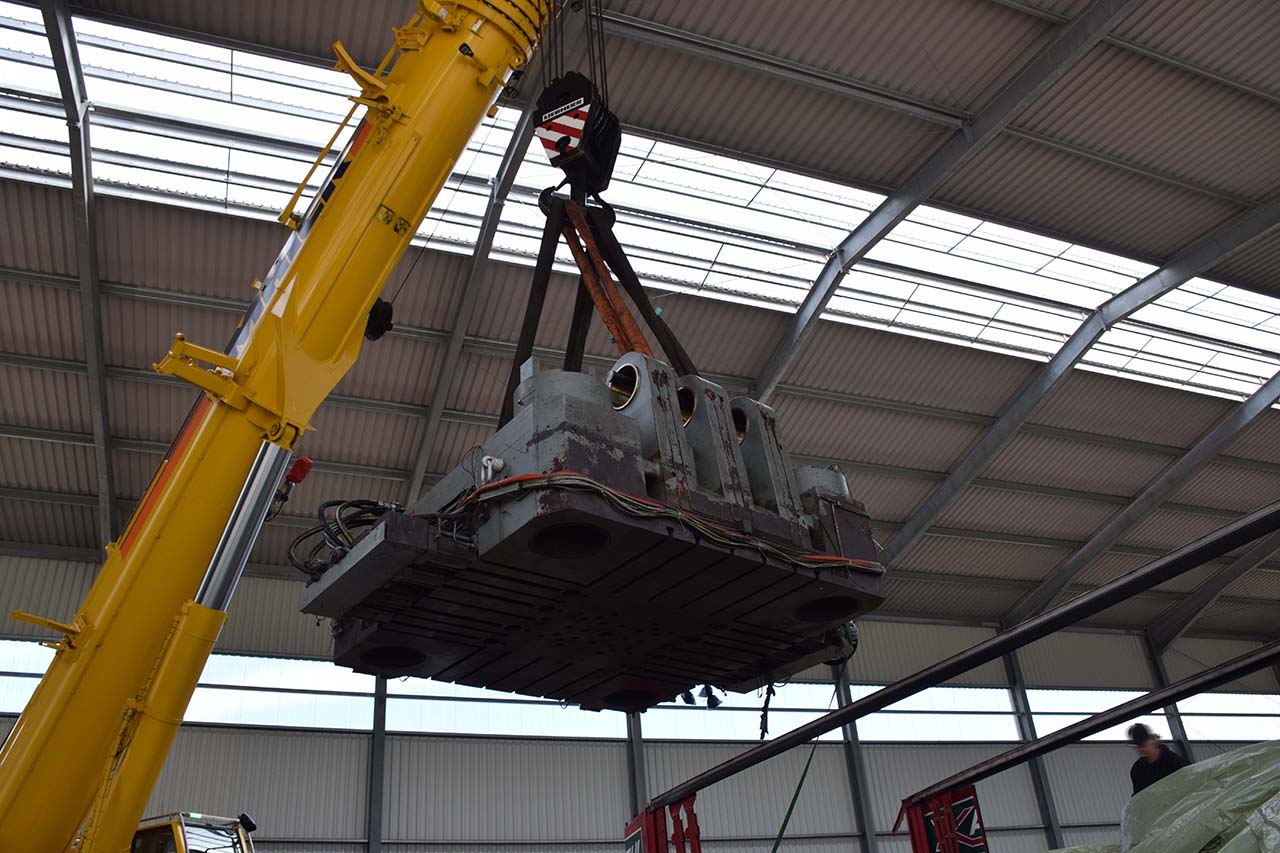

Skupine strojev premikajte na nadzorovan način
Dimenzije stroja Bühler B 420 D so zahtevale usklajeno težko opremo in dvigalno opremo.
Usklajeno razstavljanje in odstranjevanje
Postopek razstavljanja je bilo treba uskladiti z nadaljnjim premikanjem in nakladanjem sklopov.
Okoli 30 zaposlenih, ki so delali v več izmenah
Razgradnja v Nemčiji se je začela marca 2020. V nekaterih fazah je bilo vključenih okoli 30 zaposlenih. Da bi ohranili časovni načrt projekta, so dela potekala v več izmenah in tudi ob vikendih.
Začetek razgradnje
Dela na nemški proizvodni lokaciji so se začela v marcu 2020.
Upoštevanje časovnega načrta projekta
Razgradnja je bila organizirana v več delovnih izmenah.
Delo ob sobotah in nedeljah
Del razgradnje se je izvajal tudi ob vikendih.

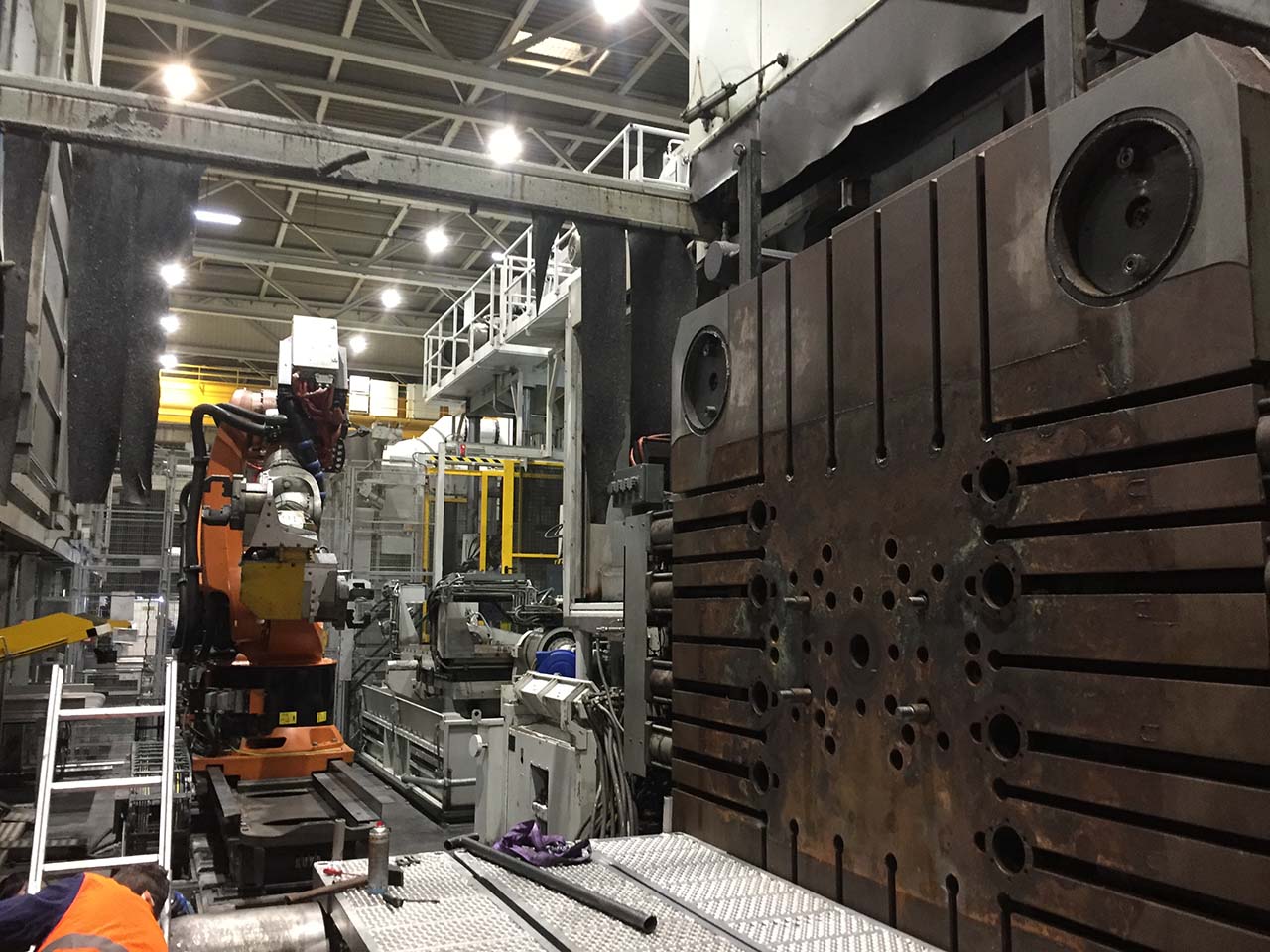

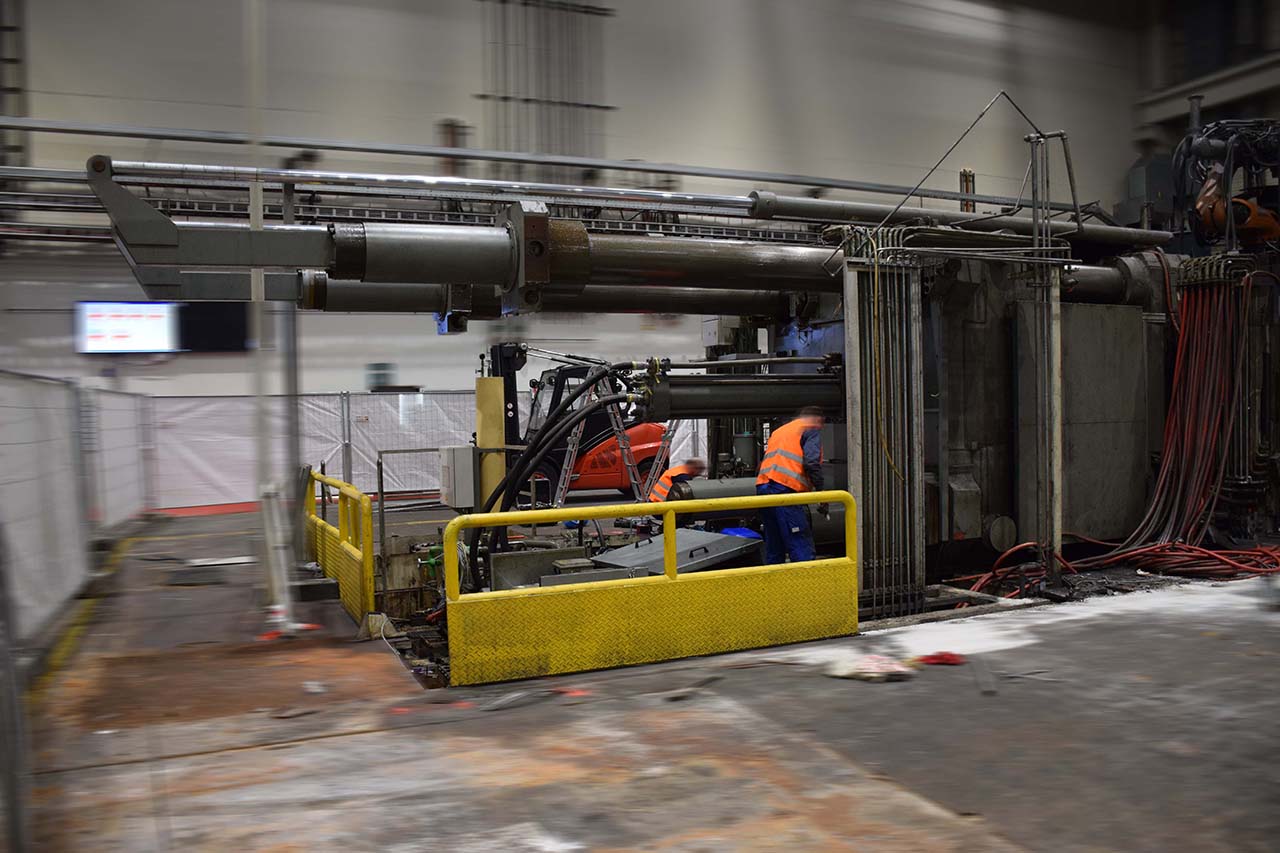

Najprej periferno opremo in avtomatizacijo, nato pa stroje Bühler
Oprema, ki ni bila del dogovorjenega obsega dobave, je bila razstavljena najprej. Sledili so KUKA-jevi roboti za brizganje in dva glavna stroja.
- Razstavljeni so bili sistemi za odvod zraka KMA
- Razstavljena je bila obrezovalna stiskalnica WEKO WE 2500
- Odstranjene so bile enote za regulacijo temperature
- Razmontirane so bile dozirne peči
- Odstranjeni so bili sistemi za grobo obrezovanje Ertl
- Oprema za označevanje delov je bila demontirana
- Razstavljeni so bili KUKA brizgalni roboti
- Stroji Bühler Evolution B 420 D so bili naknadno razstavljeni

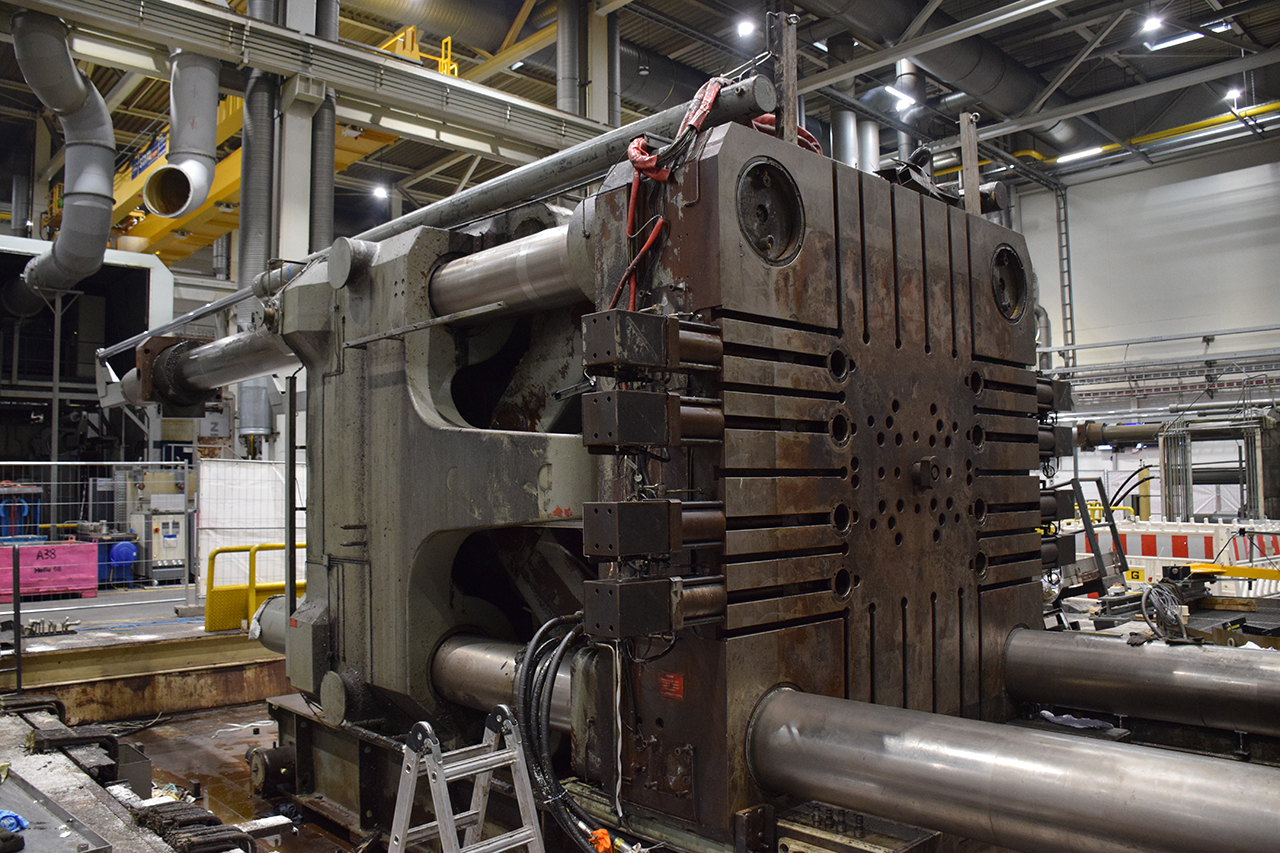

Dobro vzdrževanje prispeva k dolgoročnemu ohranjanju vrednosti
Glede na poročilo o projektu je razstavljanje vpenjalnih enot pokazalo, da so bili pomembni mehanski sklopi v zelo dobrem stanju.

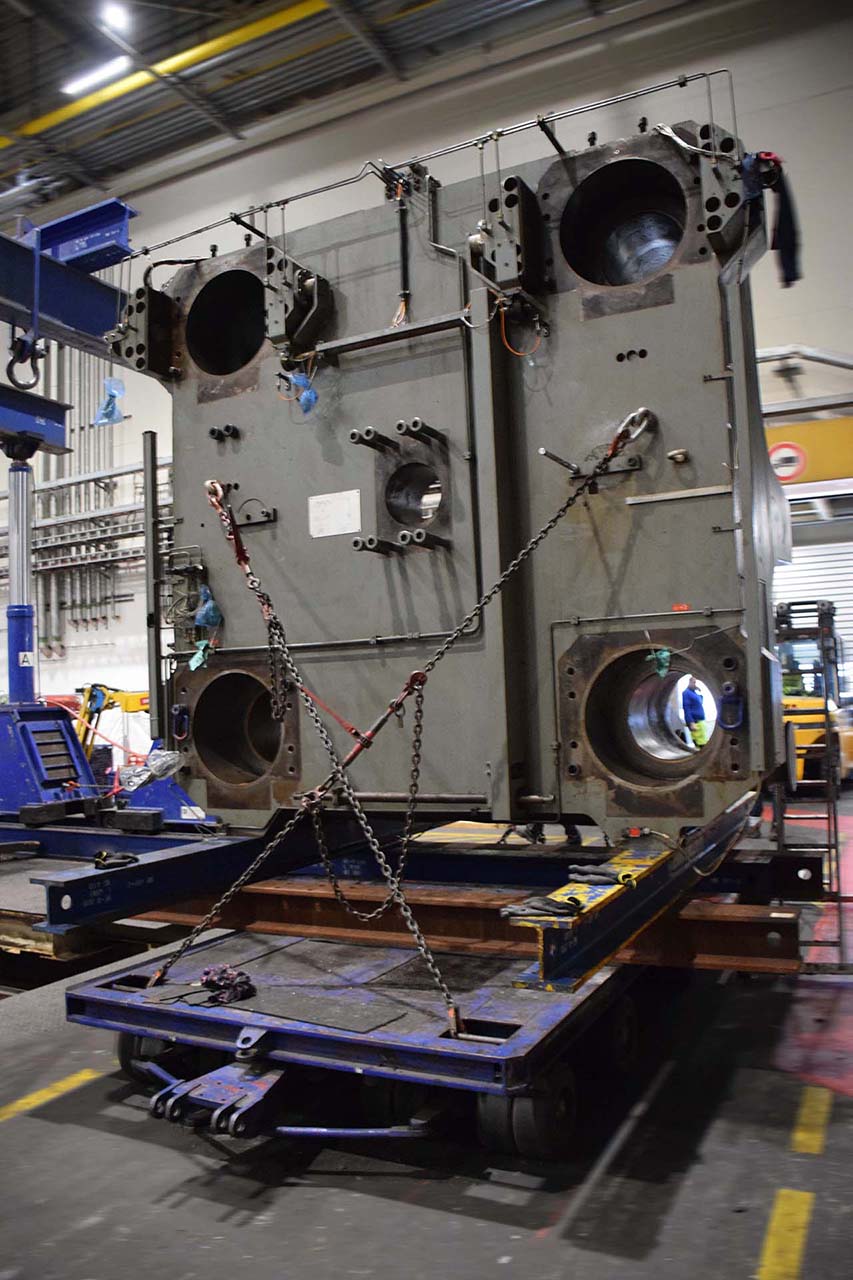

Dobro mehansko stanje
Med razstavljanjem se je izkazalo, da so pritrdilne plošče v zelo dobrem stanju.
Dobro ohranjen mehanski sistem
Tudi sistem vzvodov je bil med razstavljanjem ocenjen kot dober.
Redno vzdrževanje se izplača
Stanje vodilnih stebrov je poudarilo pomen rednega vzdrževanja in prejšnjih posodobitvenih del.
Označite sestavne dele, posnemite fotografije in posnemite zapletene korake na video
Podrobna dokumentacija je bila še posebej pomembna, ker tehniki prihodnjega upravljavca niso mogli prisostvovati na mestu razgradnje zaradi omejitev v zvezi s COVID-19, ki so bile takrat v veljavi.
- Označite vse razstavljene dele
- Fotografirajte komponente stroja
- Zabeležite povezave in vmesnike
- Zapisujte zapletene korake razstavljanja na videu
- Skupine sestavnih delov razvrstite na strukturiran način
- Jasno dokumentirajte zaporedje razstavljanja
- Stranko redno obveščajte o napredku projekta
- Podprite ponovno sestavljanje s tehnično dokumentacijo
Osem odprtih kontejnerjev in pet enot za posebni tovor na stroj
Po zaključku razstavljanja so bili sklopi odpremljeni v Azijo prek nemških morskih pristanišč.
kontejnerjev z odprtim vrhom
Za vsak stroj za tlačno litje je bilo uporabljenih osem 40-čevljevih kontejnerjev z odprtim vrhom; .
Enote za prevoz posebnega tovora
Poleg tega je bilo za vsak stroj prevoženih pet velikih enot za posebni tovor.
Najtežji prevozni element
Na cilju je bilo treba premakniti del, ki je tehtal približno 65 ton.
tednov na morju
Prevoženi sestavni deli so bili v tranzitu približno šest tednov.
Namembni kraji
Stroji so bili namenjeni proizvodnim obratom v Koreji in Vietnamu.

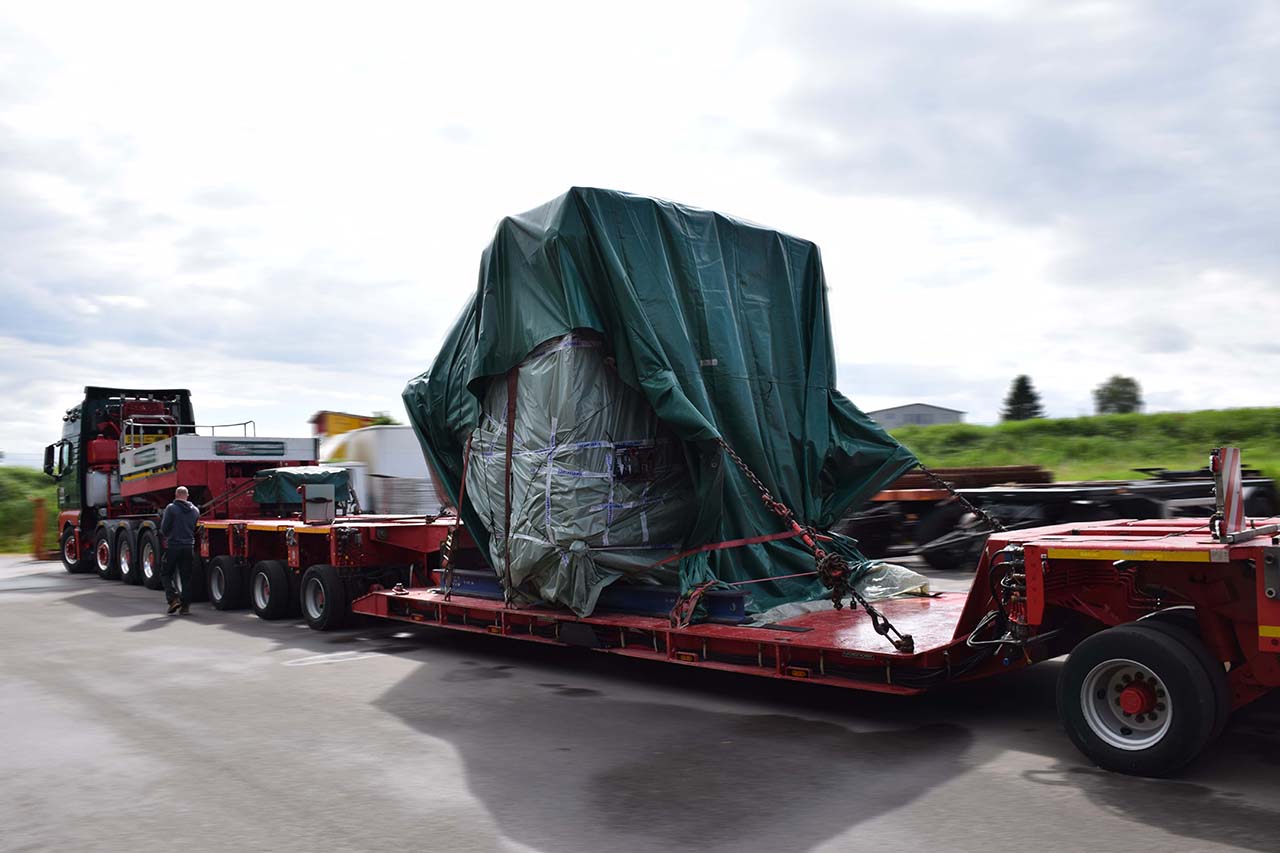

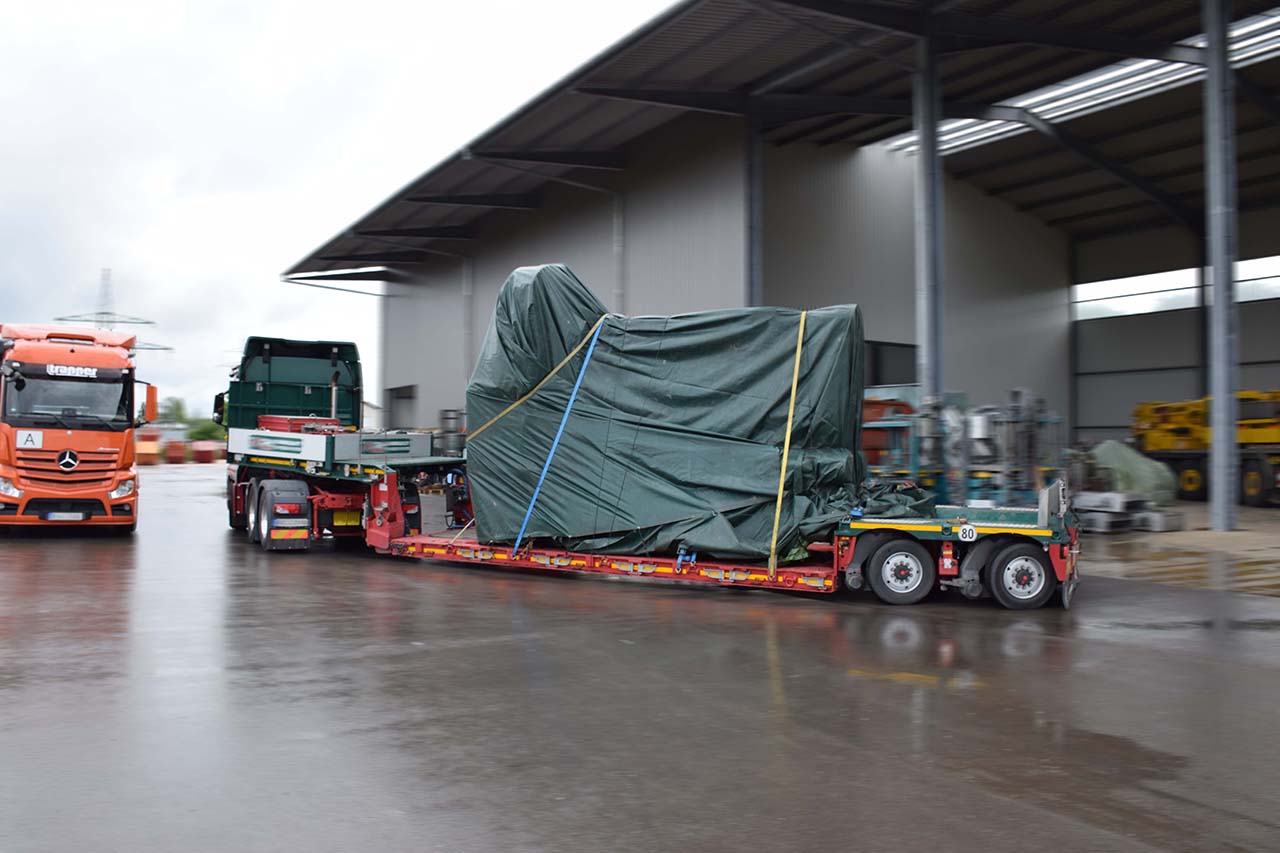

S tovornjakom in posebnim prevozom do pristanišča, nato po morju
Prvi stroj je bil prepeljan s standardnimi tovornjaki in posebnim prevozom v Hamburg in Bremerhaven, od koder je bil odpremljen v Korejo.
Prevoz sestavljenih strojev do morskega pristanišča
Glede na dimenzije in težo so bili uporabljeni tako standardni prevoz kot tudi posebni prevoz.

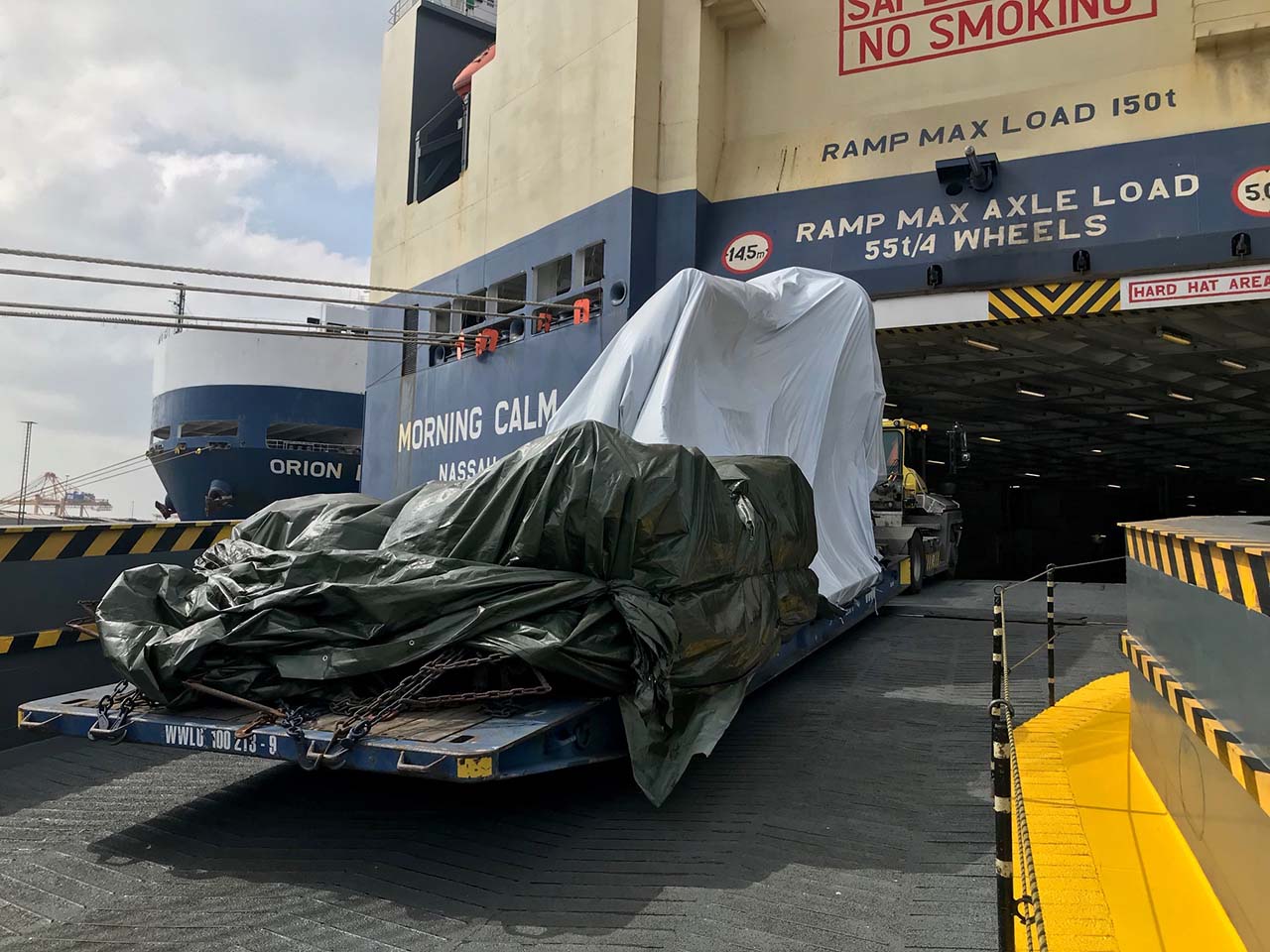

Kombinacija kontejnerskega in RoRo prevoza
Glede na posamezno sestavo so se uporabljali kontejnerji z odprtim vrhom, lesene zaboje in prevoz RoRo.
Drugi stroj je bil začasno skladiščen pred končno dostavo
Drugi stroj Bühler Evolution B 420 D je bil sprva shranjen v začasnem skladišču v bližini Landshuta, kasneje pa je bil uspešno dostavljen na novo lokacijo v Vietnamu.
Upoštevajte različne prevozne predpise
Projekt selitve strojev se ne konča, ko oprema doseže ciljno državo. Tudi nadaljnji prevoz iz pristanišča do novega proizvodnega obrata je treba uskladiti z lokalnimi predpisi, cestnimi razmerami in dovoljenimi osnimi obremenitvami.
V tem projektu je sestavni del, ki tehta približno 65 ton, postavljal posebej visoke zahteve glede načrtovanja prevoza v Koreji in Vietnamu.
Tehnična podpora iz Nemčije
Prvotno se je pričakovalo, da bo podjetje FISS podprlo ponovno sestavljanje na ciljnem kraju. Zaradi takrat veljavnih omejitev zaradi COVID-19 in zaradi stroškovnih razlogov se je stranka na koncu odločila, da bo sestavljanje in zagon izvedla z lastnimi sredstvi.
Ponovna uporaba podatkov iz razstavljanja
Oznake, fotografije in video posnetki pomagajo pri prepoznavanju komponent med ponovno montažo.
Tehnična pomoč iz Nemčije
Podjetje FISS je stranki iz Nemčije nudilo tehnično podporo med montažo in zagonom.
Premestitev velikih strojev vključuje več kot le prevoz
Pri stroju za litje pod pritiskom, ki tehta več sto ton, je podrobno načrtovanje projekta bistveno za zagotovitev, da razstavljanje, odstranjevanje, pakiranje in prevoz potekajo skupaj brez težav.
Razdelite sklope na enote, primerne za prevoz
Pri določanju zaporedja razstavljanja je treba že vnaprej upoštevati težo posameznih komponent, poti odstranitve in dimenzije za nadaljnji prevoz.
Pripravite se na ponovno sestavljanje
Urejeno označevanje olajša poznejšo montažo na novem proizvodnem območju.
Prilagodite koncept prevoza vsaki montaži
Prevoz v kontejnerjih, posebni prevoz in RoRo se lahko vsi združijo v enem samem projektu.
Upoštevajte lokalne predpise
Prevozne zahteve se lahko znatno razlikujejo med državo izvora in ciljno državo .
Mednarodna selitev strojev za litje pod pritiskom in livarske opreme
FISS pomaga podjetjem pri prodaji, razgradnji, pakiranju, prevozu in ponovni vzpostavitvi delovanja rabljenih strojev za litje pod pritiskom ter celotnih livarskih sistemov.
- Dolgoletne izkušnje s stroji za litje pod pritiskom
- Mednarodno posredovanje pri prodaji strojev
- Tehnično načrtovanje projektov
- Načrtovanje poti za odstranjevanje težkih bremen
- Mehanski in električni razgradnji
- Razstavljanje velikih vpenjalnih enot
- Označevanje in dokumentacija
- Strokovno pakiranje strojev
- Koordinacija posebnega prevoza
- Mednarodni pomorski prevoz
- Začasno skladiščenje v skladu z zahtevami projekta
- Pomoč pri ponovni montaži in zagonu
